石油钻井平台海缆弯曲限制器是一种专为保护海底电缆(特别是石油钻井平台附近的海缆)免受过度弯曲损害而设计的装置。它通过在特定位置安装,有效防止海缆在受到外力作用时发生过度弯曲,从而保护海缆的完整性和延长其使用寿命。

  石油钻井平台海缆弯曲限制器的结构材料

  1、结构:

  海缆弯曲限制器通常采用模块化设计,如哈弗式(Halves)结构,即由两个对称的半环或模块组成,通过卡槽、卡环等连接装置固定在一起,形成完整的保护套。

  这种设计便于安装、拆卸和后期维护,同时也能够根据实际需求调整限制器的长度和数量。

  2、材料:

  弯曲限制器的主要材料是高性能聚氨酯(PUR),这种材料具有高硬度、高强度、耐海水腐蚀、耐磨、阻燃等特性,能够在恶劣的海洋环境中长期使用。

  此外,还可能采用其他材料如橡胶、聚合物等作为辅助材料,以增强限制器的整体性能和耐用性。

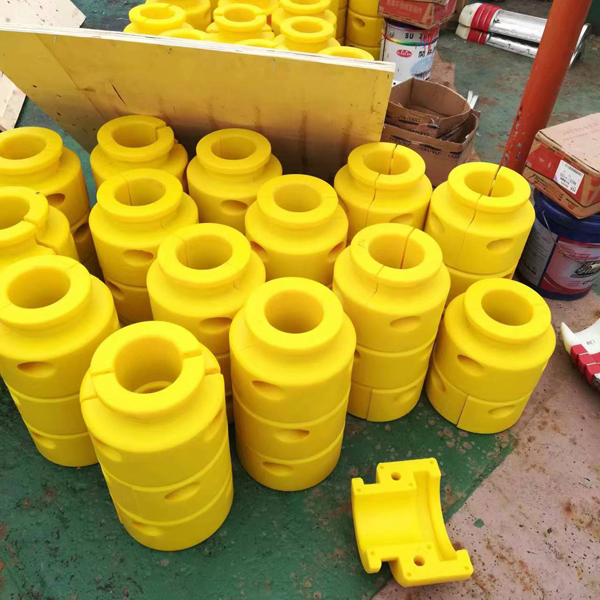

石油钻井平台海缆弯曲限制器

石油钻井平台海缆弯曲限制器

  石油钻井平台海缆弯曲限制器的工作原理

  当海缆受到外力作用(如海洋流动、地质活动、渔船拖拽等)时,弯曲限制器会通过与海缆的接触面积和摩擦力来限制其弯曲半径。具体来说,限制器会承担一部分外力,并通过其弹性变形和恢复能力来保持海缆在安全范围内的弯曲状态。

  石油钻井平台海缆弯曲限制器的性能指标

  1、弯曲半径:根据设计要求,海缆弯曲限制器能够确保海缆的弯曲半径在安全范围内,通常这个范围会根据海缆的规格、类型和使用环境来确定。

  2、耐弯曲次数:高质量的弯曲限制器能够承受数百万次的弯曲而不损坏海缆,这对于需要频繁移动和弯曲的海缆尤为重要。

  3、防护性能:除了限制弯曲半径外,弯曲限制器还具有防水、防油、耐寒、防腐蚀、防紫外线等性能,能够保护海缆免受各种环境因素的损害。

  石油钻井平台海缆弯曲限制器是保护海底电缆免受过度弯曲损害的重要技术手段。通过合理选择材料、设计结构和传力机制,它能够有效地限制海缆的弯曲半径并保护其免受各种环境因素的损害。随着科技的不断进步和需求的增加,海缆弯曲限制器将在海洋石油勘探和生产领域发挥更加重要的作用。
